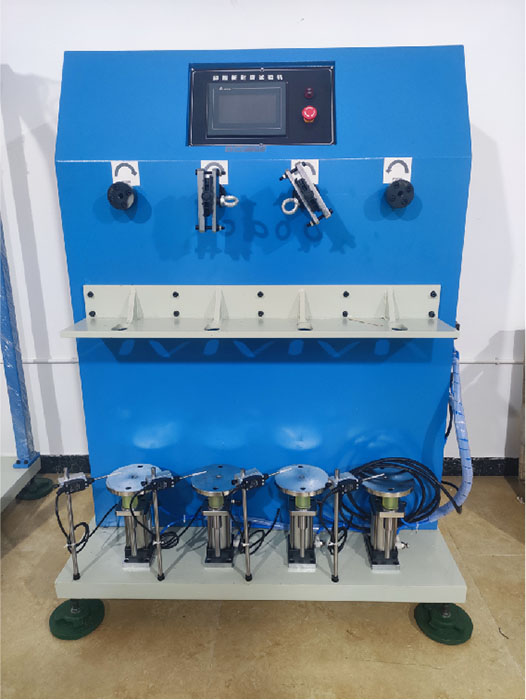

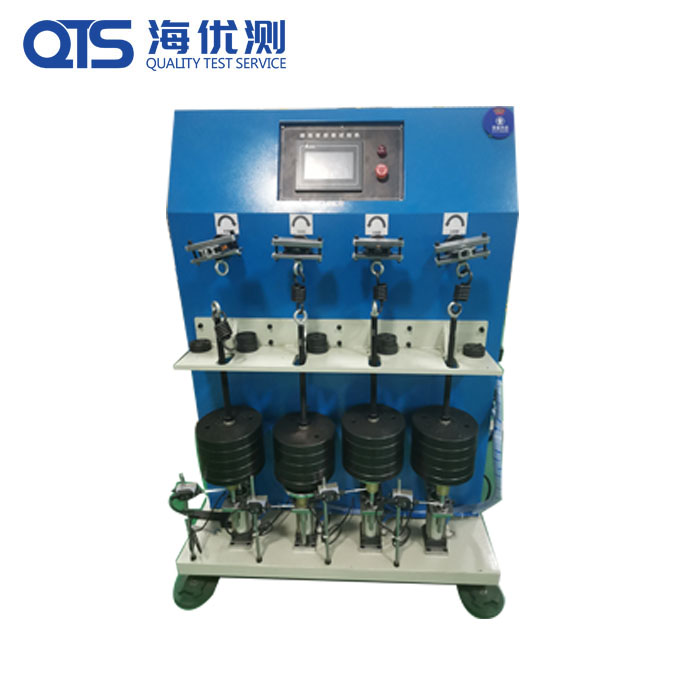

自行车脚踏板耐磨试验机



仪器简介
自行车脚踏板耐磨试验机用于模拟自行车在骑行时的脚踏曲柄组合件在行驶一定的里程后磨损的情况，操作简单，试验快捷，可同时做两对脚踏的试验，四只脚踏独立记数，互不干扰，其中任一脚踏损坏后机台只停止该脚踏的试验和记数，并保留测试结果。

试验原理：
GB3565-2005《自行车安全要求》11.4 GB14746-2006《儿童自行车安全要求》3.8.3条款 QB/T1886-2012《自行车 脚蹬》5.2.5条款

试验方法：
a.按照脚踏板轴螺牙尺寸选择合适的轴固定在试验机前后轴上（注意一对脚踏安装的正反性）；
b.按标准于触摸屏上设定好试验次数，并将所有的记数清零；
c.按测试键开始测试；
d.试验完成后检查组合件是否转动灵活，根据标准判断合格与否。

技术参数
1.工位数：四工位
2.提升气缸：四套,加载时自动提升砝码
3.荷重：各90±0.5 kg (含夹具、弹簧、挂钩等总质量),砝码可自由组合以适配不同的要求
4.转动频率：50－200 r/min可调
5.转动精度： ≤±1次／MIN
6.控制方式：可编程触摸屏
7.显示方式：全彩液晶触摸屏
8.微动开关： 4套（试件损坏自动停止该脚踏转动及记数，并保留测试结果）
9.卸载、加载：气动自动
10.马达：变频控制
11.测试工件： 2对（4只）
12.电源： 220V， 50Hz，10A，2KW，5KPa
