温湿度三综合振动台



产品简介

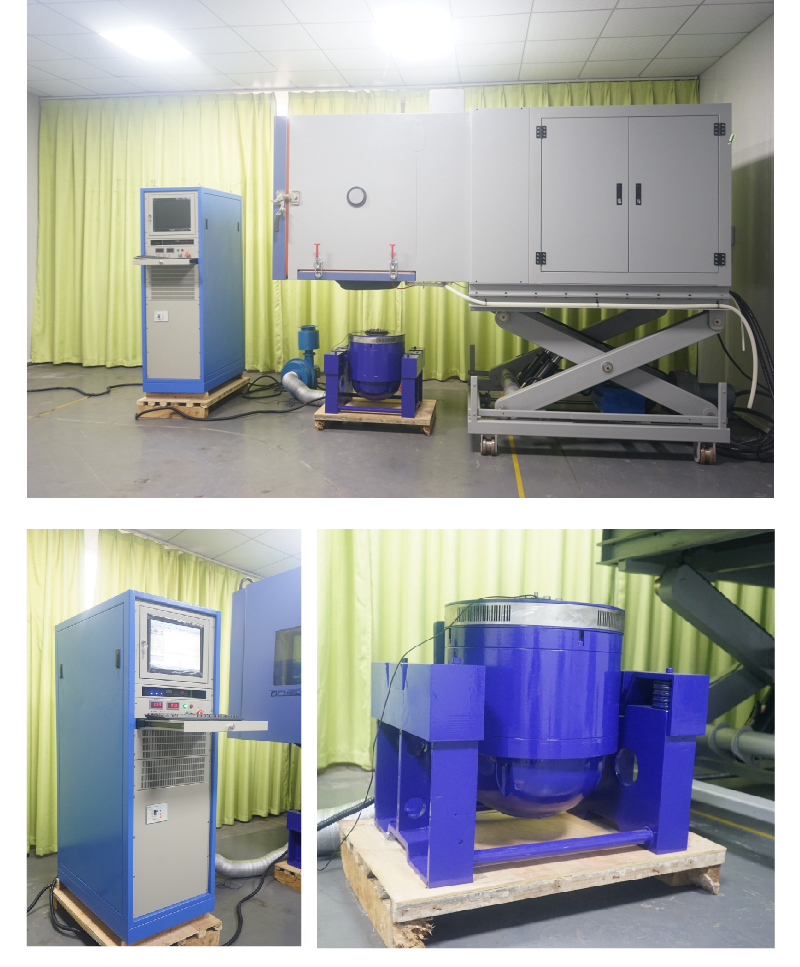

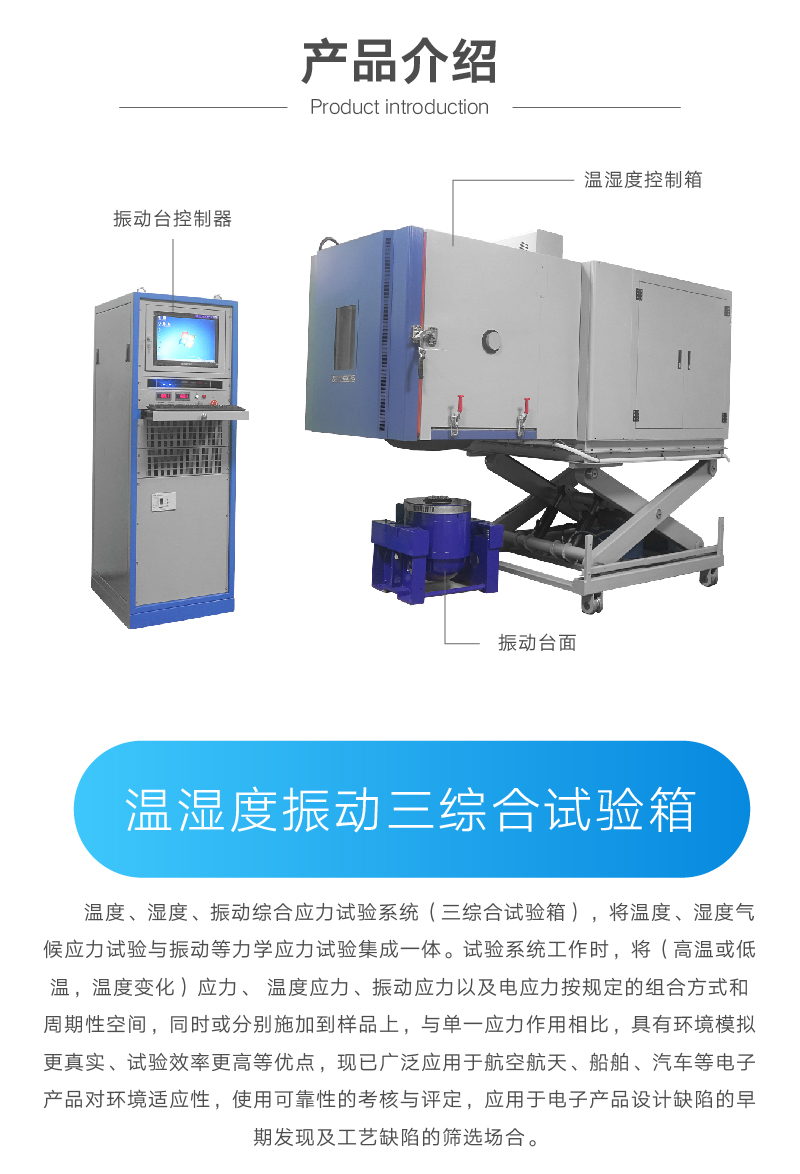

温湿度三综合振动台E809是集温度、湿度、振动综合应力试验系统（三综合试验箱），将温度、湿度气候应力试验与振动等力学应力试验集成一体。试验系统工作时，将（高温或低温，温度变化）应力、 温度应力、振动应力以及电应力按规定的组合方式和周期性空间，同时或分别施加到样品上，与单一应力作用相比，具有环境模拟更真实、试验效率更高等优点，现已广泛应用于航空航天、船舶、汽车等电子产品对环境适应性，使用可靠性的考核与评定，应用于电子产品设计缺陷的早期发现及工艺缺陷的筛选场合。

设计标准：

GB/T 2423.102-2001 电工电子产品环境试验 第二部分：试验方法 试验：温度（低温，高温）/低气压振动（正弦）综合

GJB150.24A-2009军用装备实验室环境试验方法 第24部分：温度-湿度-振动-高度试验

GB10586，GB10589,GB10592，IEC68-2-3，IEC68-2-1，IEC68-2-30等

主要技术参数

1、内箱尺寸(cm)：80x70x90 ( HxWxD,可根据客户需求更改）

2、外箱尺寸(cm)：175x80x132 ( HxWxD,可根据客户需求更改）

3、水平台面(cm)：400x400 (可根据客户需求更改）

4、垂直台面(cm)：400x400(可根据客户需求更改）

5、温度范围：-70℃～150℃(S), -40℃～150℃(L),-20℃～150℃(R)

6、湿度范围：20%～98%R.H （10%～98%R.H；5%～98%R.H为特殊选用条件）

7、温/湿稳定度：±0.5℃, ±2%

8、温/湿均匀度：±1℃, ±2%

9、温.湿度偏差：≤±2℃/ ±3%RH

10、升温时间：约3～4℃/min.

11、降温时间：约0.7℃～1℃/min （特殊要求可定做：快温变型5℃～25℃/min,线性/非线性可调）

12、内箱材质：SUS 304# 8K镜面不锈钢板

13、外箱材质：上等冷轧钢板，表面防锈处理后静电喷塑

14、保温材料：聚氨酯泡沫+玻璃纤维

15、控制器：

A 系统：自主研发温湿度控制系统

B 显示屏：7英寸，800x480点阵真彩LCD触摸屏.

C 设定方式：中英文菜单（切换），触摸屏输入方式.

D 程序容量：250组/12500段/每组32000次循环.

E 显示分辨率：温度0.1℃，湿度0.1%RH,时间1S.

F 温度测量：PT100铂金电阻.

G 湿度测量：干湿球.

H 通讯功能：标配：USB,RS-232C接口， 选配：远程操控功能.

I 记录功能：采样周期3S到60S任意设定.

16、冷冻系统：

A 系统：法国（泰康）全封闭压缩机组或德国（比泽尔）半封闭式压缩机

B 制冷剂：环保冷媒： 单级上等R-404A, 复叠二级R-23

C 冷却：风冷或水冷

17、供水系统：

A 供水方式：磁力泵供水

B 储水容量：30L

C 试验用水：去离子水或蒸馏水

18、加热系统：不锈纲鳍片式加热管加热空气方式

19、加湿系统：不锈钢护套式电热蒸气发生方式.（特点：密封性能极好，有效防止蒸汽流失）

20、保护装置：压缩机超压、过载、过热、过流保护；超温保护；漏电保护；风机过载保护；相序保护；加湿干烧保护；水箱缺水警报系统

21、标准配置：视窗；视窗观测灯；测试孔(￠50x1只)； 试料架(2组)； 超温保护器； 时间信号接口

22、选配件：有纸或无纸记录仪；特殊规格测试孔；特殊规格样品架；10寸液晶触摸屏

23、电源：AC3￠5W380V50HZ
