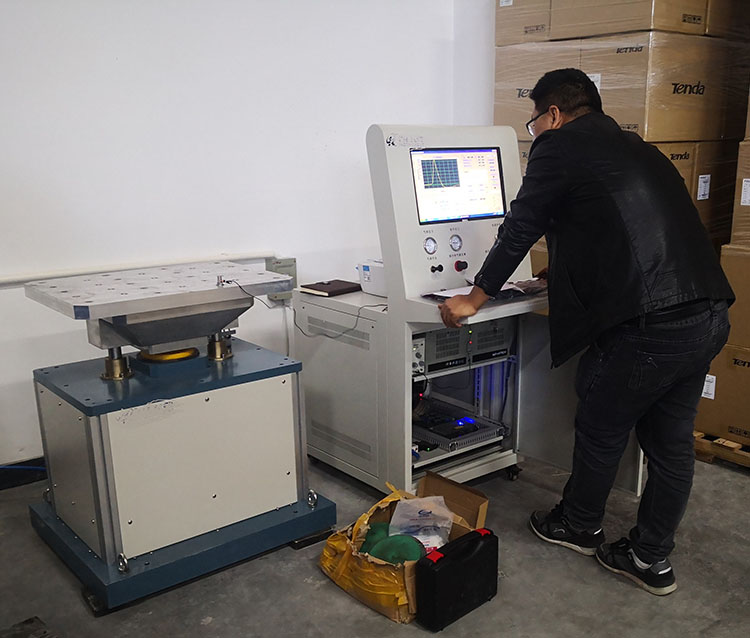

冲击碰撞试验台G809系列



产品简介

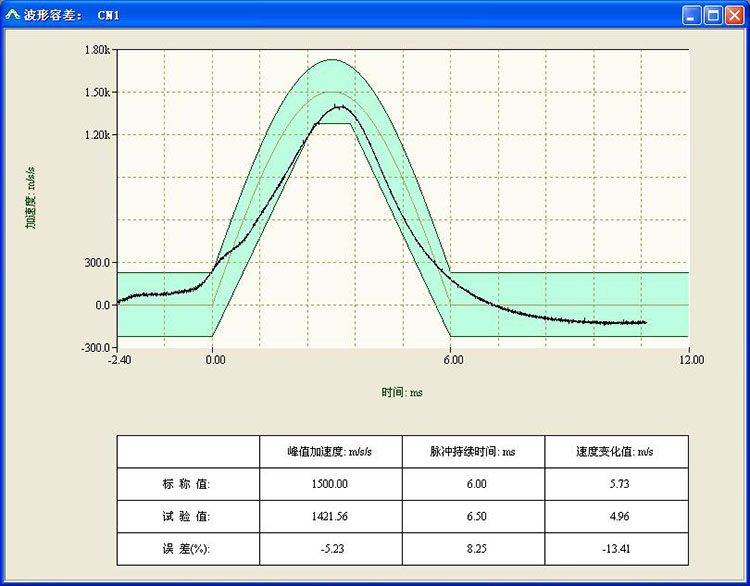

冲击碰撞试验台G809系列用于测量和确定产品或包装的抗冲击性能，考核试品在冲击环境下功能的可靠性和结构的完好性。G809系列碰撞冲击台可执行常规的半正弦波、碰撞、冲击试验，以实现产品在实际环境中所遭受的冲击波及冲击能量，从而改进系统或优化产品的包装结构。

本设备满足GB/T2423.5《电工电子产品基本环境试验规程Ea：冲击试验方法》
GJB150.18－86《军用设备环境试验方法：冲击试验》等相关试验标准对冲击试验的要求。


冲击碰撞试验机/电池产品碰撞实验机的工作平台刚性高，台面峰值加速度均匀度佳。系统可靠度高，保护功能完整。可扩充后峰锯齿波及梯形波等冲击波形。完成冲击碰撞两种试验。碰撞试验加速度闭环控制，控制精度高。

技术参数


型   号	G809-50	G809-100	G809-200	G809-500	G809-800
最大负载kg	50	100	200	500	800
峰值加速度m／s	30～1000	30～1000	30～1000	30～500	30～500
脉冲持续时间ms	20～1	20～1	20～1	30～1	30～1
碰撞脉冲重复频率次／分	10-60	10-60	10-60	10-60	10-60
台面尺寸mm	500×700	500×700	500×700	800×800	1000×1000
最大跌落高度mm	0-60	0-60	0-60	0-70	0-80
连续工作时间h	8	8	8	8	8
外形尺寸L×H×W(mm)	700×800×1100	700×900×1200	800×700×800	1000×1300×1900	1000×1300×2200
台体重量kg	980	1100	1800	2800	3500
保护装置	门保护，飞车保护，零信号保护
电源	220VAC±10％50Hz			380VAC±10％50Hz
环境条件	温度：40-50~C ，湿度：<85％(25~C)
标准	GB／T2423．5．6-1995、IEC68-2-29、JJG497-2000、IEC68-2-27
控制测量系统	电脑控制
