槽纹仪

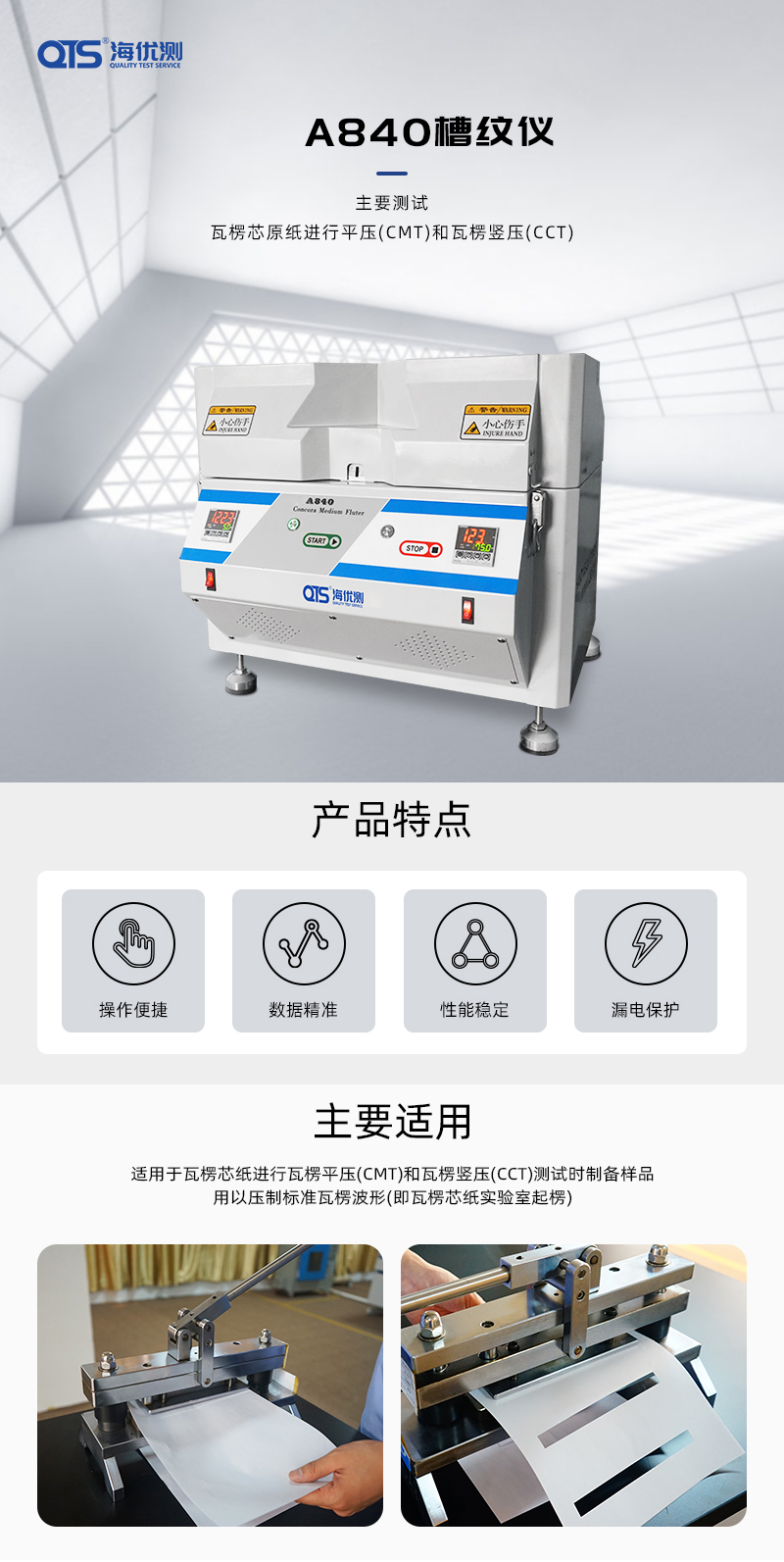

一、产品介绍

槽纹仪又叫起楞器或起楞机，用于测量瓦楞芯纸平压强度时压制标准瓦楞波形，配合CMT和CCT试验附件制备试样，用压缩试验仪测量起楞后芯纸的平压强度，属专用、标准的试样制备器具。

特点：

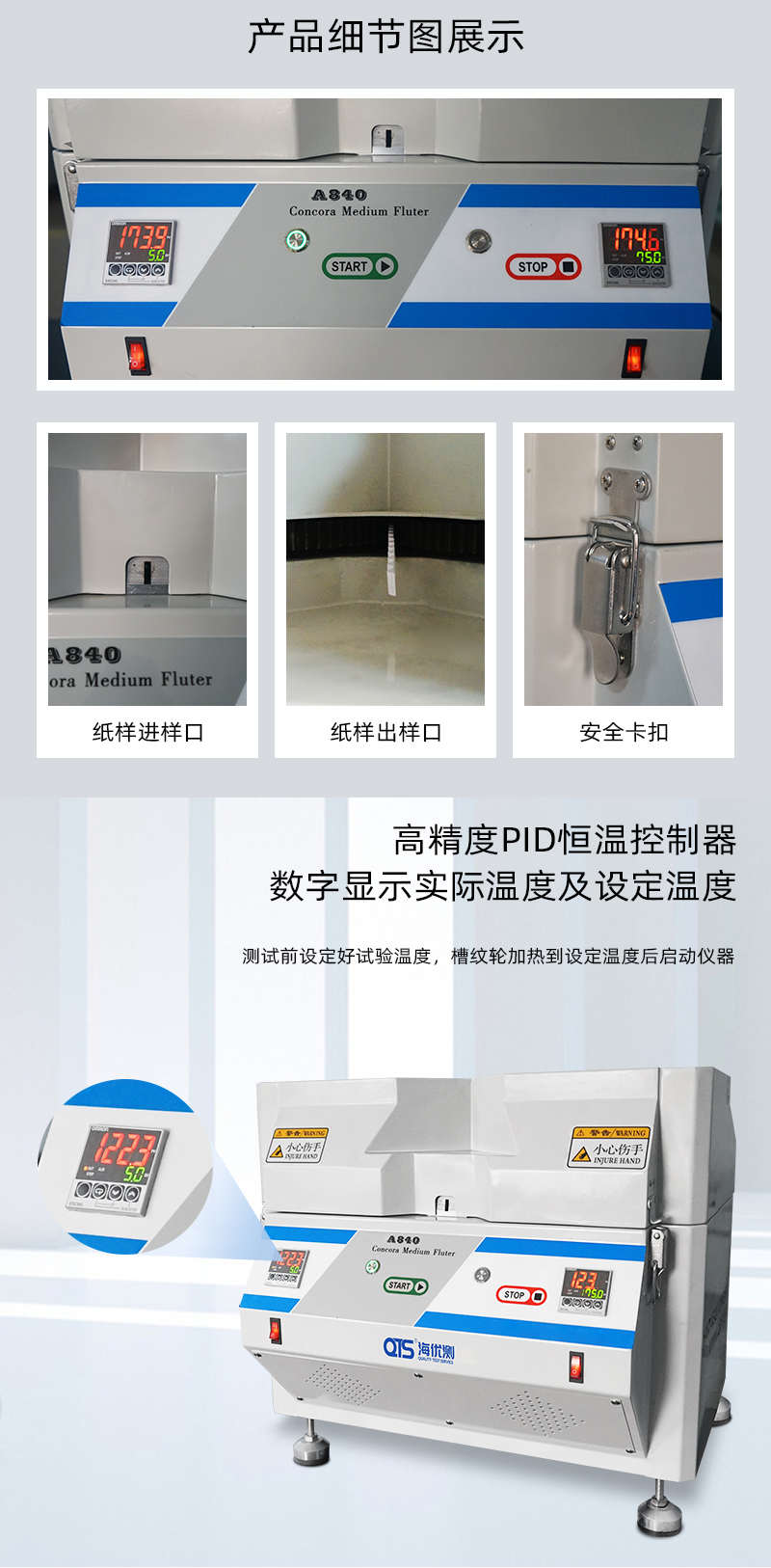

1.单片微机控制，采用高精度PID恒温控制仪，数字显示实际温度及设定温度，超温安全保护装置;
2.具有自动记忆、参数设定及调整功能，精密齿轮传动机构。
设计标准：ISO7263 GB/T2679.6 QB1061

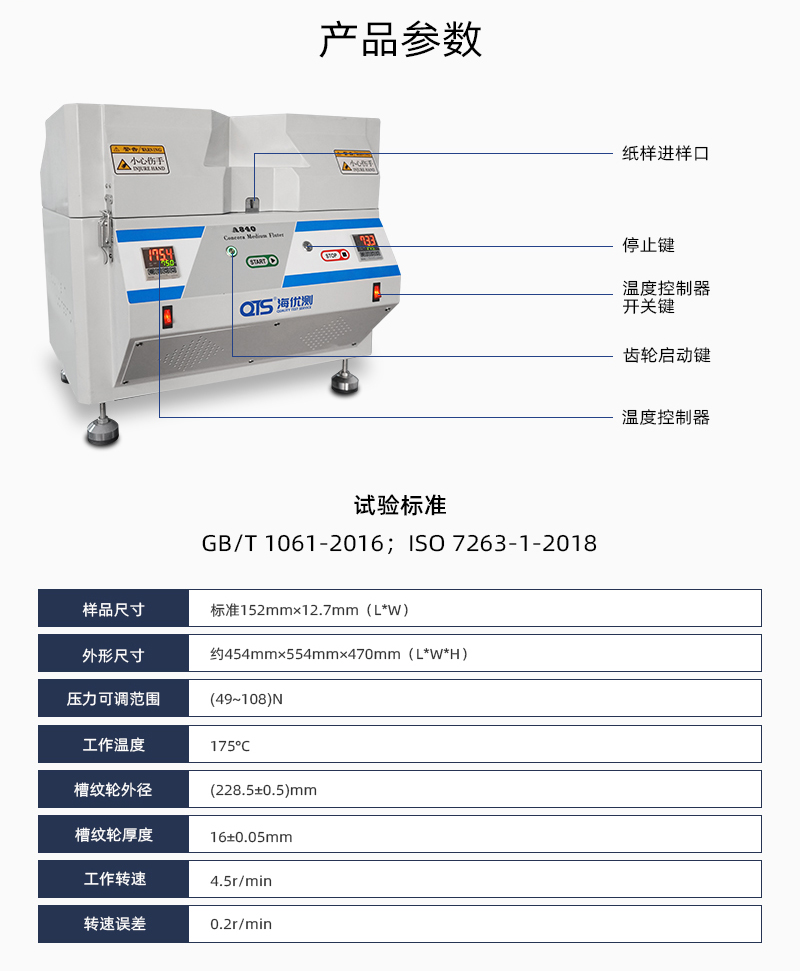

二、主要技术参数

1.工作转速：4.5转/分钟
2.转速误差：0.2转/分钟
3.工作温度可调范围：(室温～200) °C
4.标准工作温度：175°C
5.温度显示分辨力：1°C
6.温度示值误差：1%
7.温度示值变动性：±1%
8.工作压力可调范围：(49～108)N
9.设定压力与工作压力误差：5%
10.槽纹轮外径：(228.5±0.5)mm
11.槽纹轮厚度：16±0.05mm
12.齿 数：84个
13.上牙半径：(1.5±0.1)mm
14.下牙半径：  (2.0±0.1)mm
15.牙 深：(4.75±0.05)mm
16.齿轮齿形式： A型
17.测试样品尺寸：标准152mm×12.7mm（L*W）
18.仪器外形尺寸：约454mm×554mm×470mm（L*W*H）
19.电 源： AC220V 50Hz
20.净 重：约60Kg
21.主要测试项目：瓦楞芯原纸进行平压(CMT)和瓦楞竖压(CCT)测试时制备样品
