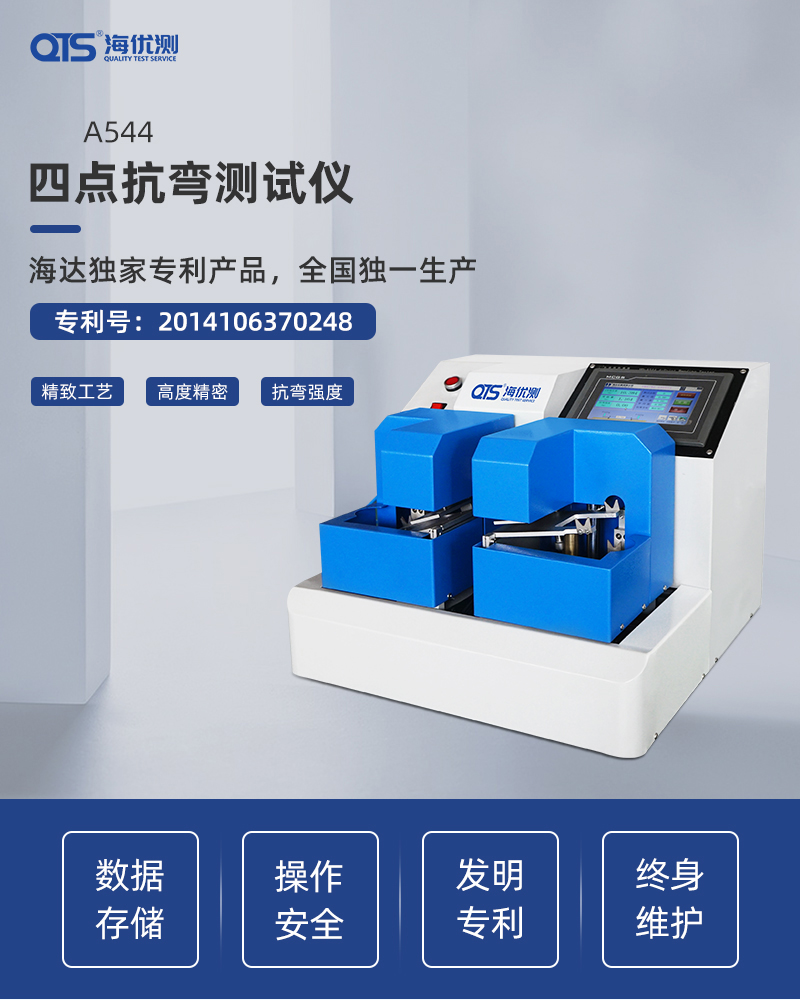

四点抗弯测试仪



一、产品简介
主要是用来测试试样抗弯的一个弹性变形，测试样品为纸板(A、B、C & E 楞)。该产品适用于各种瓦楞纸板。瓦楞纸板是一个多层的黏合体，它较少由一层波浪形芯纸夹层（俗称“坑张”、“瓦楞纸”、“瓦楞芯纸”、“瓦楞纸芯”、“瓦楞原纸”）及一层纸板（又称“箱板纸”、“箱纸板”）构成。

设计标准：ISO-3035

产品优势：

1、国内生产此款产品的厂家
2、和宜家公司数据比对误差值不大于3%
3、光电感应变形量精度高达0.1%mm；
4、通过PLC可直接计算出横向或纵向的平均值、大值、小值和平均抗弯强度；
5、输入抗弯跨度自动调节，正确度高达0.1mm；
6、光电自动调节探头和纸板的高度；
7、可通过U盘导出测试数据；
8、本仪器设备使用气动夹板用于固定测试纸板， 因此对一些轻微翘曲，扭曲和卷曲的样板也能克服并进行测试。这也是在两点抗弯和三点式抗弯所无法做到的。
9、在四点抗弯测试上， 弯折长度是一个影响测试结果的比较重要的因素，有鉴于此，HD-A546四点抗弯测试仪 在这个问题上采取了一个自动化的解决方案。 仪器操作员只需使用一个按键， 就可以使两个夹持面之间的间隙变大或变小，当已达到适合位置时，数据会自动录入电脑程序内进行运算，精度可达0.1毫米。
10、 纸板的变形量检出採用无接触式激光测量器，有效避免了在检出的过程中一些多余的载荷，增大了纸板的变形量 （例如探头的弹簧力又或者是自身的重量， 不管多轻微，只要跟样板有接触， 这个影响都会存在。在本机所采用的这个测量系统， 大大增加了测试结果的精确性。
11、纸板的厚度不管怎样变化， 安装在本机上的智能探头都能自动找到零位参考点，完全不用人手去调节，测试操作变得更轻松容易。
12、在纸板受力弯曲的过程中可能会产生的剪力问题已通过在两夹板间的特别设计构件获得充分的解决。
13、采用的打印机是普通的办公室用打印机，无需使用热敏纸。 测试结果更能有效长时间保存。

二、主要技术参数

1.测试样品为纸板（A、B、C & E 楞）。
2.采用高精度传感器来采集试样弯折时的线性变形量并通过通信端口传送到微处理器，计算好后显示在机器屏幕上。
3.传感器自动设置零点去补偿不同厚度的纸板
4. 纸板长度50 到 300mm 可调。 采用步进电机，左右滚珠丝杆，测试长度可以用机器本身自己自动调整，非常方便。
5. 试样宽度：0-100mm
6. 机器可以提供如下精确的力度：20g x 4 ea
                                                   50g x 4 ea
                                                   100g x 4 ea
                                                   300g x 2 ea
7.电源：单相，AC 110/220V, 250W
8.压缩空气：6 kg/cm2
