滑板车龙头手把杆疲劳试验机



• 产品简介

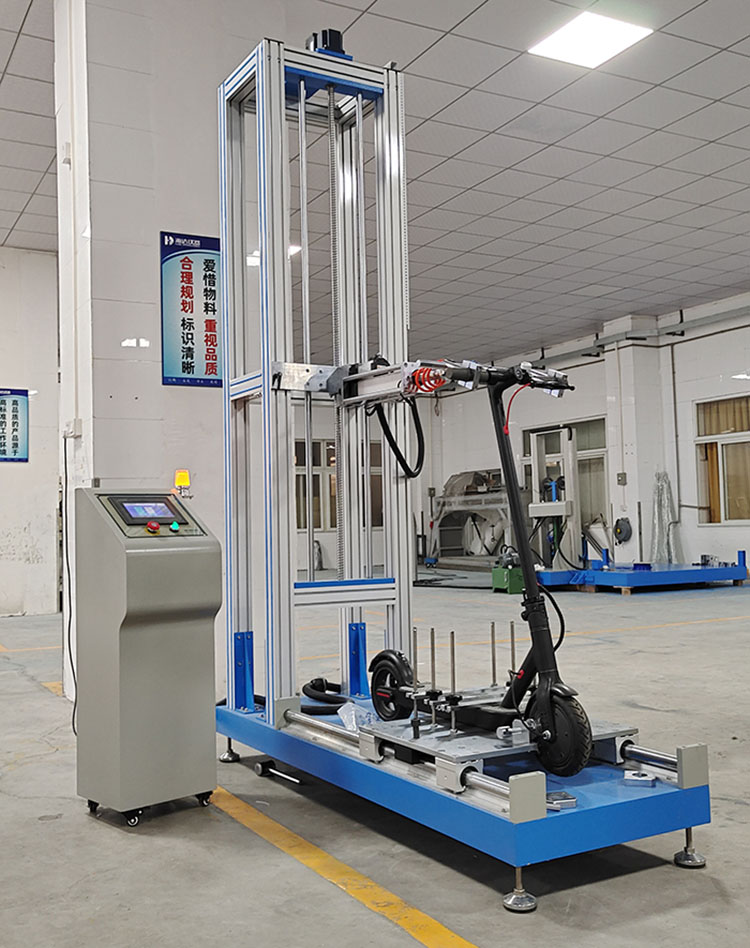

滑板车龙头手把杆疲劳试验机适用于前轮摇摆时对把手进行测试，如滑板车、童车、手推车的把手。滑板车在使用时，人对车把手会产生一个按压或拉伸的力，本仪器便是模拟这种循环拉压过程，来观察记录滑板车把手机械性能及整体结构的疲劳情况。

测试方法：
固定滑板车的踏板, 使它不能移动, 固定滑板车的前轮, 使它不能转向. 在距离两个把手的末端1英寸处, 施加一个60磅的力, 从一个”向后 / 向上” 的, 和地面形成一个45°角的方向施加, 然后又从一个相对的 向前 / 向后” 的方向施加. 测试进行总共5000个循环, 速度为不超过每秒钟一个循环。

设计标准：ASTM F2264

产品特点：

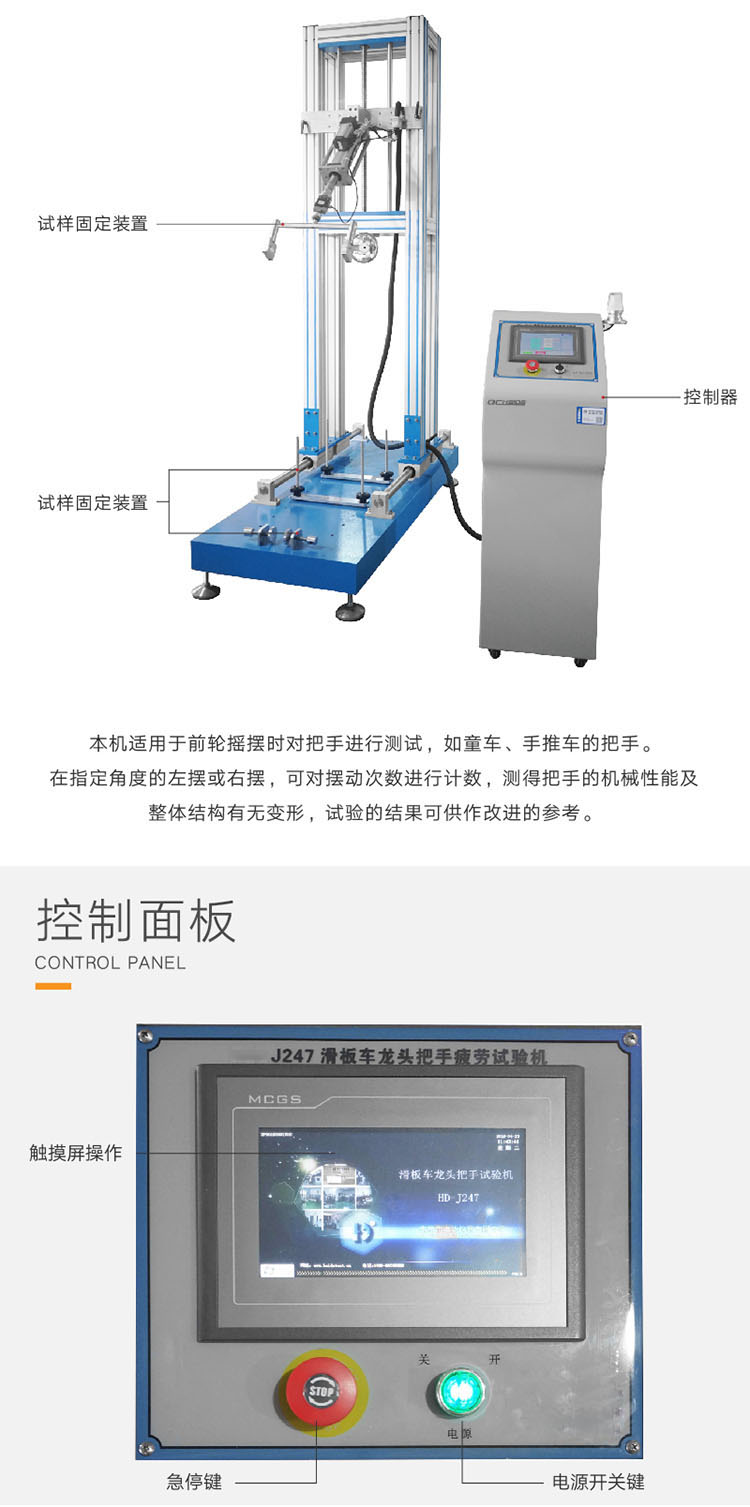

（一）硬件特点
1.夹具高度可调，以适应不同尺寸的滑板车、童车、手推车等；
2.机器外观采用烤漆喷涂工艺，其他零部件采用不锈钢材、铝型材等，防锈能力高、外型美观；
3.通过丝杠轴承调整力臂高度位置以适应不同高度的滑车，高度调节位置处选用快拆式螺丝，便于拆卸。
（二）软件特点
1.采用触摸屏PLC程序控制，可进行循环次数、测试力值、推到力延时、拉到力延时及测试速度等的参数设置；
2.可进行龙头水平推拉和45°推拉测试；
3.过载保护、限位保护、过压保护、断电记忆、自动回位等设计，保障设备的操作安全。

操作步骤
1、根据不同试样调节机台上下、前后固定夹具；
2、设定测试次数，测试力值300N；
4、设定完成后，按启动按钮，开始测试；
5、当测试次数达到设定次数时，机台会自动停止测试，测试完成；若测试过程中出现异常则按控制器上的停止按钮停机。


• 主要技术参数

指标	参数
控制方式	触摸屏控制
传感器	S型2KN
测试频率	10个循环/分钟（一推一拉为一个循环）
水平加载力	推力1000N、拉力1000N（可平推、45°角推）
推拉力范围	0~1000N（可调）
试验次数	1000000次
适用滑板车最大尺寸	最大尺寸：1300*500*1400mm(L*W*H)
	最小尺寸：500*500*500（L*W*H）
外形尺寸	1900*650*2800mm(L*W*H)
电    源	220V
整机功率	600W
重    量	350kg
