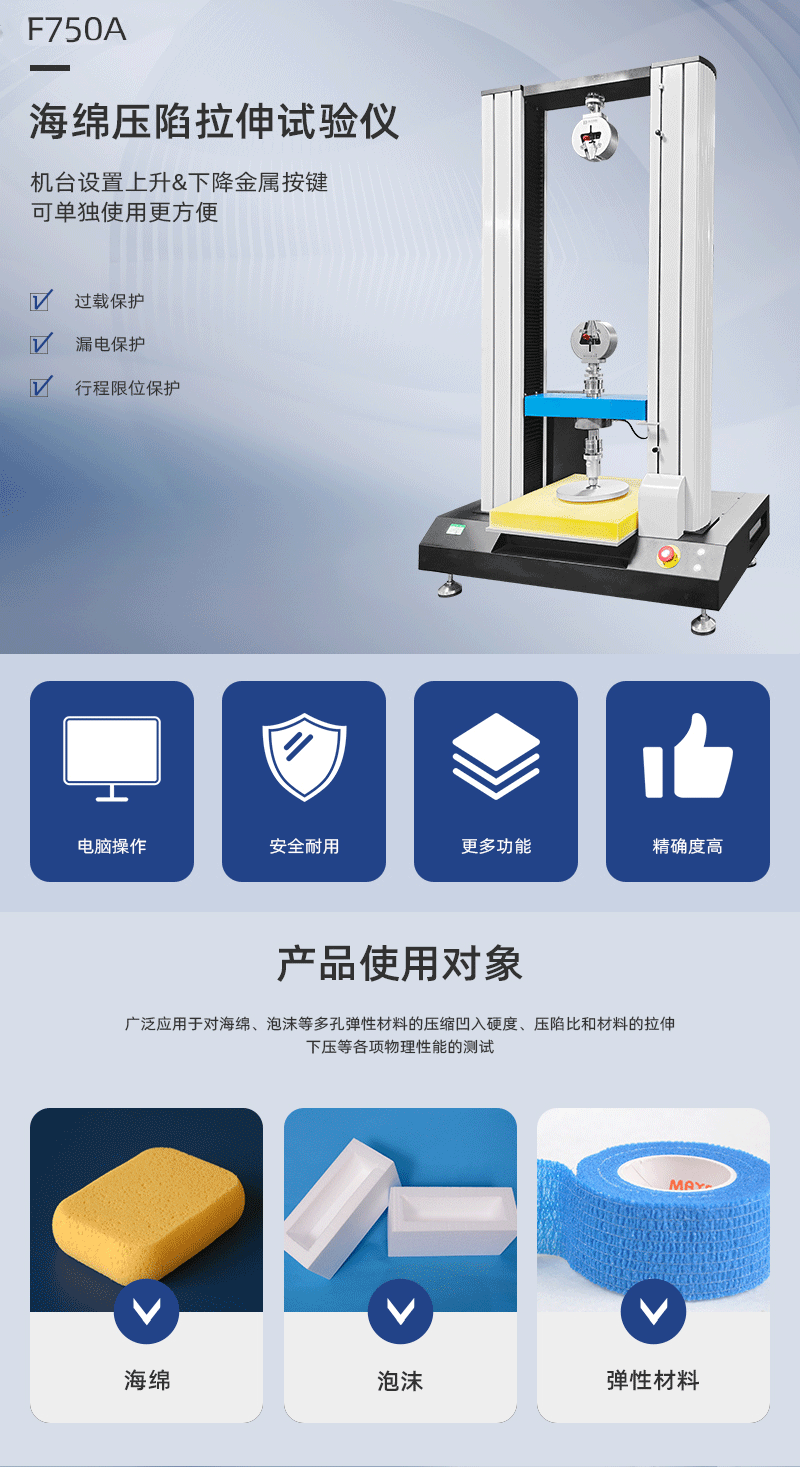

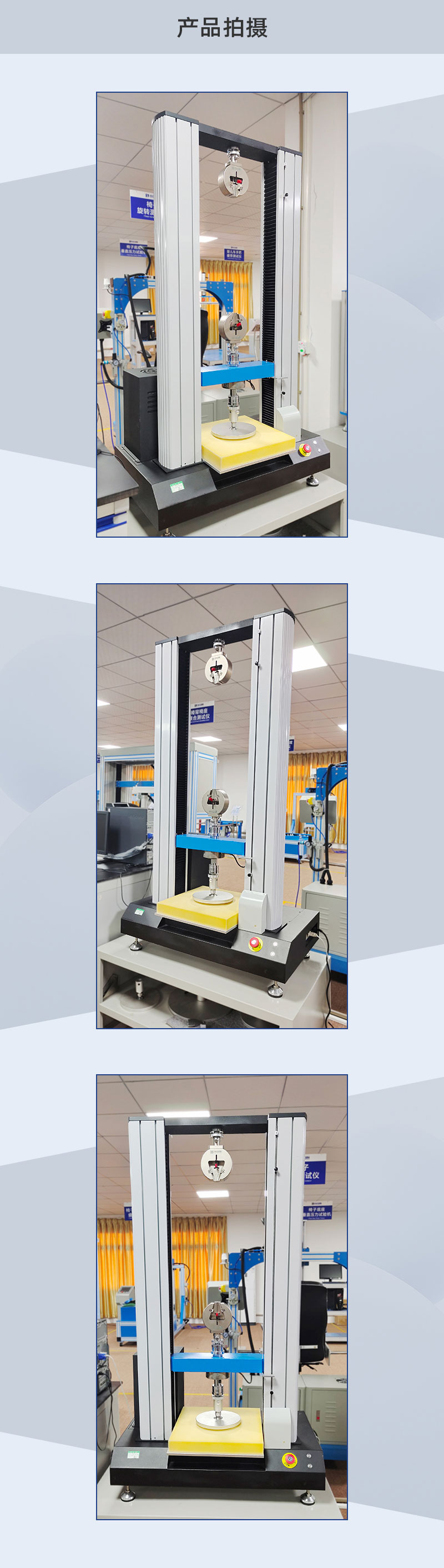

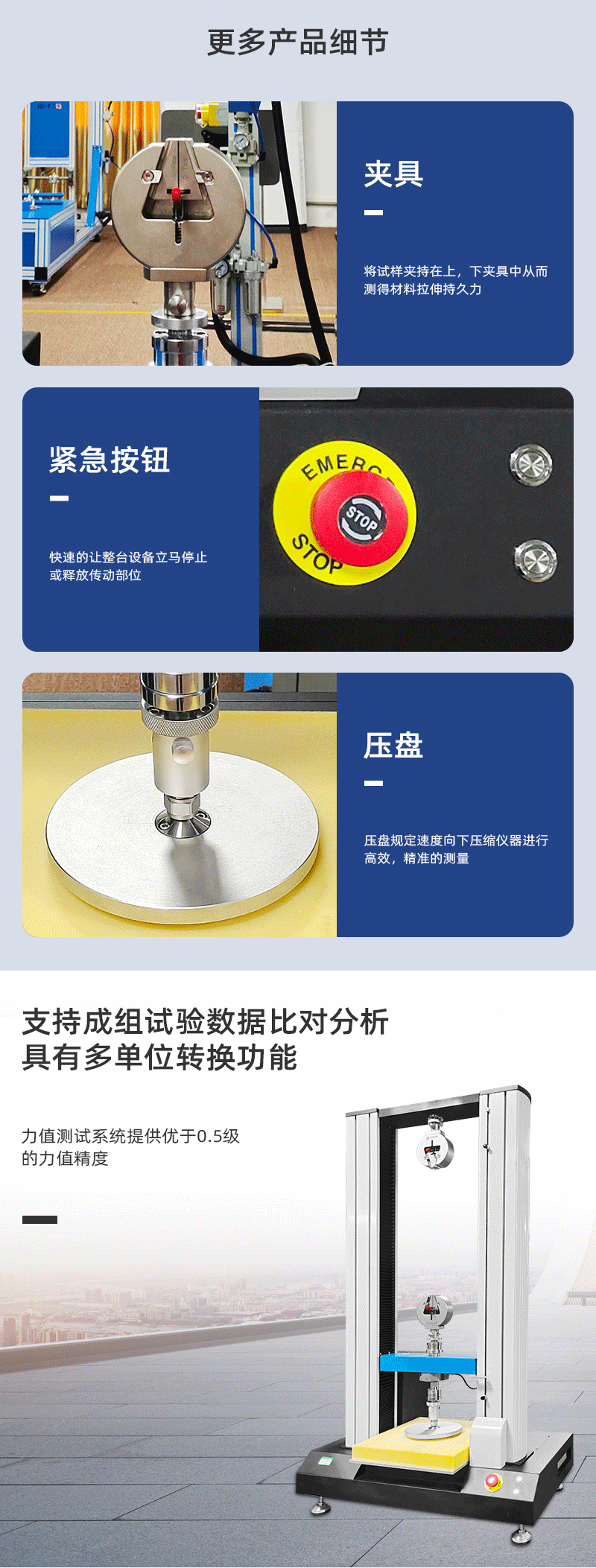

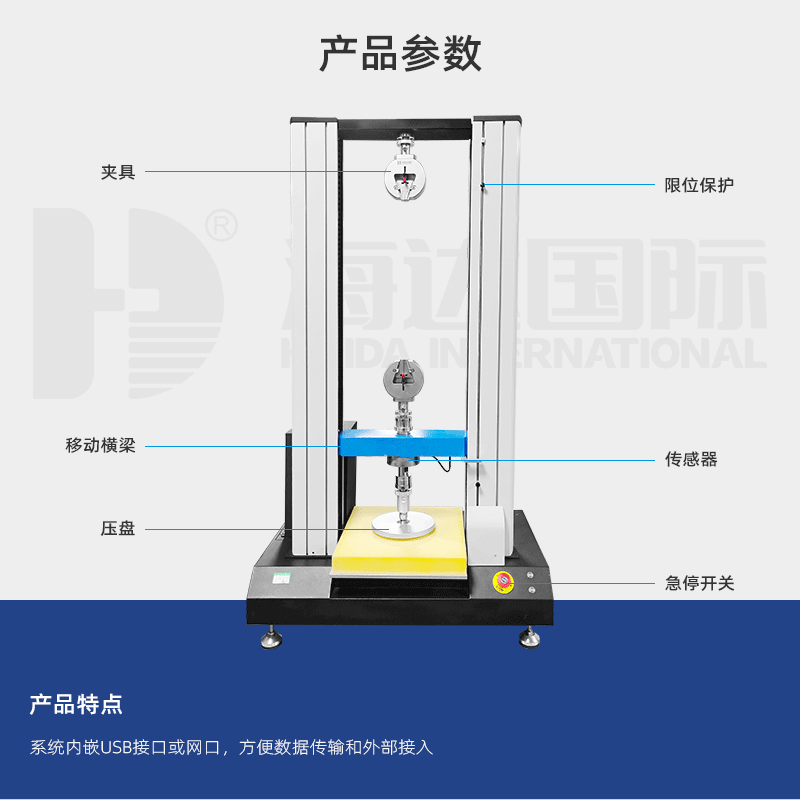

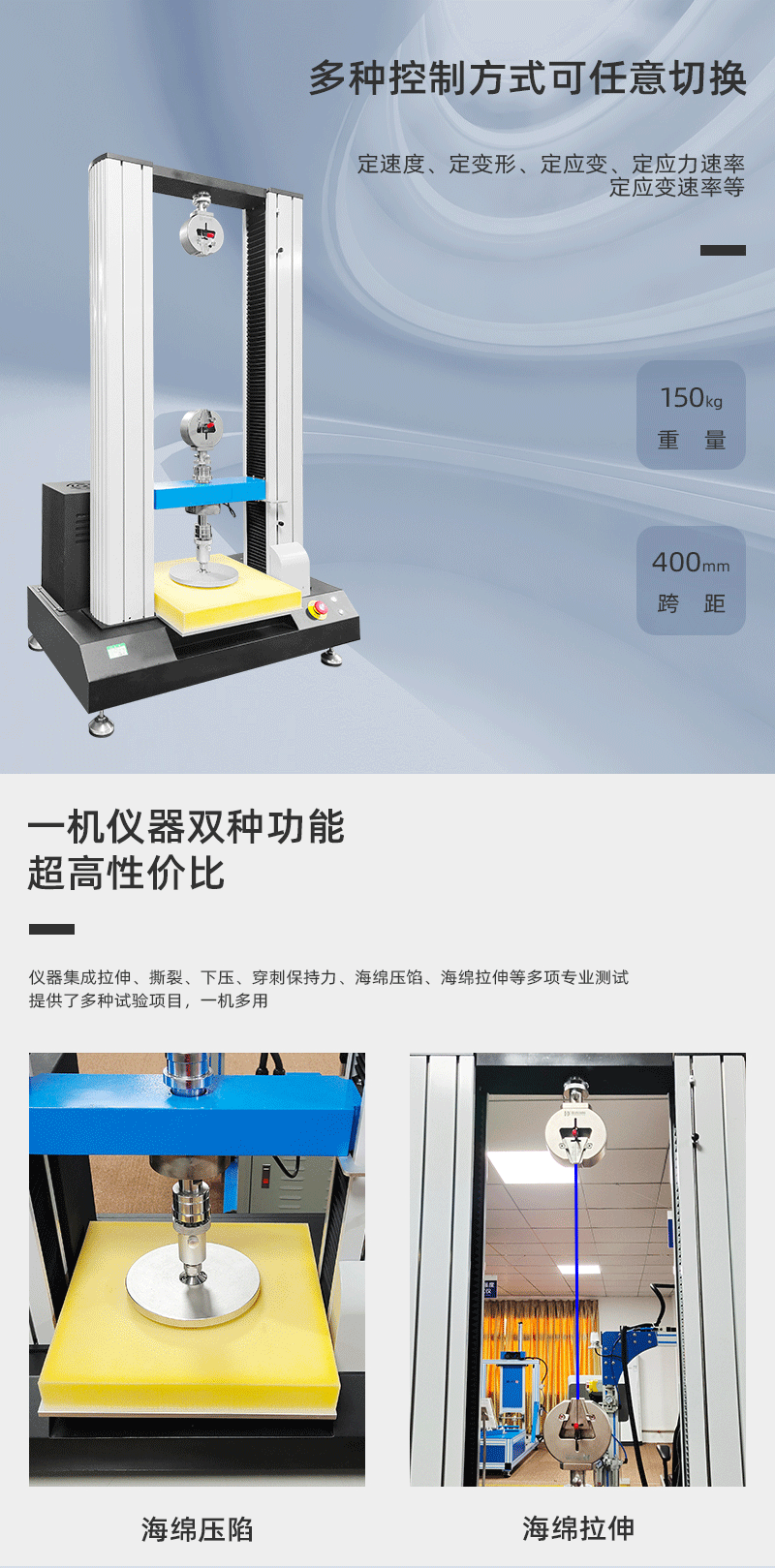

海绵泡沫压陷硬度试验机



一、产品功能
本产品为海绵压陷、拉伸试验和拉力机二合一产品，既可以做海绵、泡沫压陷及拉伸等试验，又可以做材料的拉伸及下压等试验，广泛应用于对海绵、泡沫等多孔弹性材料的压缩凹入硬度、压陷比和材料的拉伸、下压等各项物理性能的测试。
二、试验标准
GB/T 10807-2006、ASTM D3574、GB/T 1040、GB/T 10654等执行标准。
三、操作原理
海绵压陷试验：当试样进行压陷试验时，取下顶梁中间位置的S型传感器。将试样置于上、下压盘间，上压盘以规定速度向下压缩一定尺寸的试样至国家标准要求的A法（B法、C法）所规定的凹度时，其上的荷重元将感应到的压力反馈给电脑处理并显示，从而测得海绵、泡沫等试样材料的压陷硬度。
海绵拉伸试验：当试样进行拉伸试验时，将S型传感器装在顶梁中间位置。将试样夹持在上拉夹具中，对好中心并夹紧，上拉夹具下部分以规定速度向下运动至标准要求所规定的状态，其上的荷重元将感应到的压力反馈给电脑处理并显示，从而测得海绵、泡沫等试样材料的拉伸数据。
拉力机500kg的拉伸、下压试验：当进行拉力机的测试时，取下顶梁中间位置的S型传感器。将试样夹持在上拉夹具中，对好中心并夹紧，上拉夹具下部分以规定速度向下运动至标准要求所规定的状态，其上的荷重元将感应到的拉压力反馈给电脑处理并显示，从而测得材料拉伸、下压的数据。

四、主要技术参数

指    标	参    数
容    量	500kg轮辐式传感器
电    机	400W松下伺服电机
驱 动 器	400W松下伺服驱动器
丝    杆	滚珠丝杆
控制方式	电脑控制（Windows模式操作）
速    度	速度可调（电脑调节）0.1～500mm/min
最大行程	1200mm（不含夹具）
跨    距	≤400mm
荷重分解度	1/250000
荷重精度	≤±0.5%
有效测试力值范围	250g～500kg
单位切换	gf/kgf/N/KN/LBf/T
外形尺寸	约880mm*510mm*1490mm（L×W×H）
电    源	1∮ AC 220V
重    量	约150kg
上    拉	夹具按客户试样定制
下    压	含φ200mm压盘和400x390mm带φ6孔底座
功    率	约500W
主要测试项目	材料的拉伸及下压，海绵的压陷及拉伸等试验
