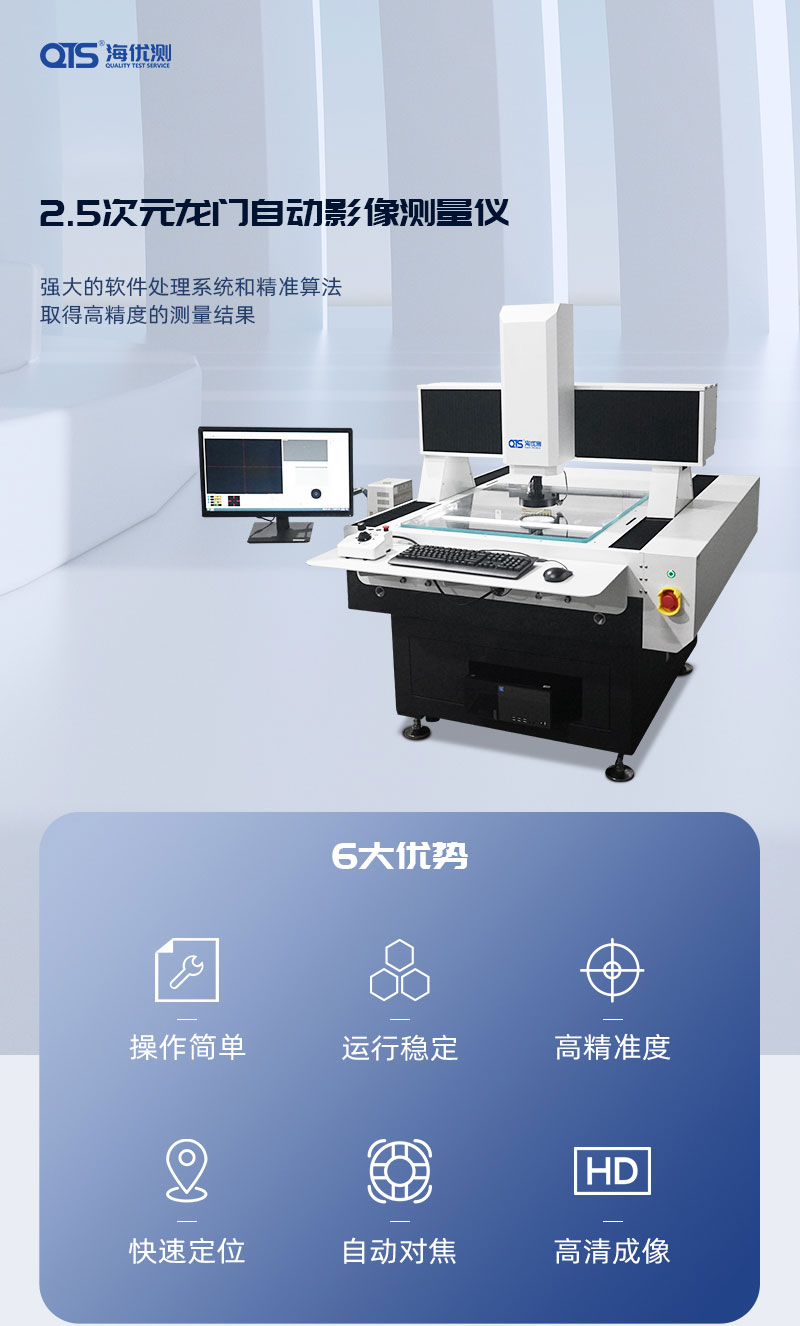

2.5次元自动影像测量仪

产品介绍
2.5次元自动影像测量仪广泛应用于飞机小零件，航天研究所，航天标准件，军工异形小件、计量院，导电粒子、PCB板、TP、TFT、手机配件、皿配件、模具产品、刀具、齿轮、五金产品、端子、螺丝、弹簧、电子产品、连接器、钟表、电线、冲压产品、塑胶产品、汽车配件、医疗器械、计量院、高等院校等领域。

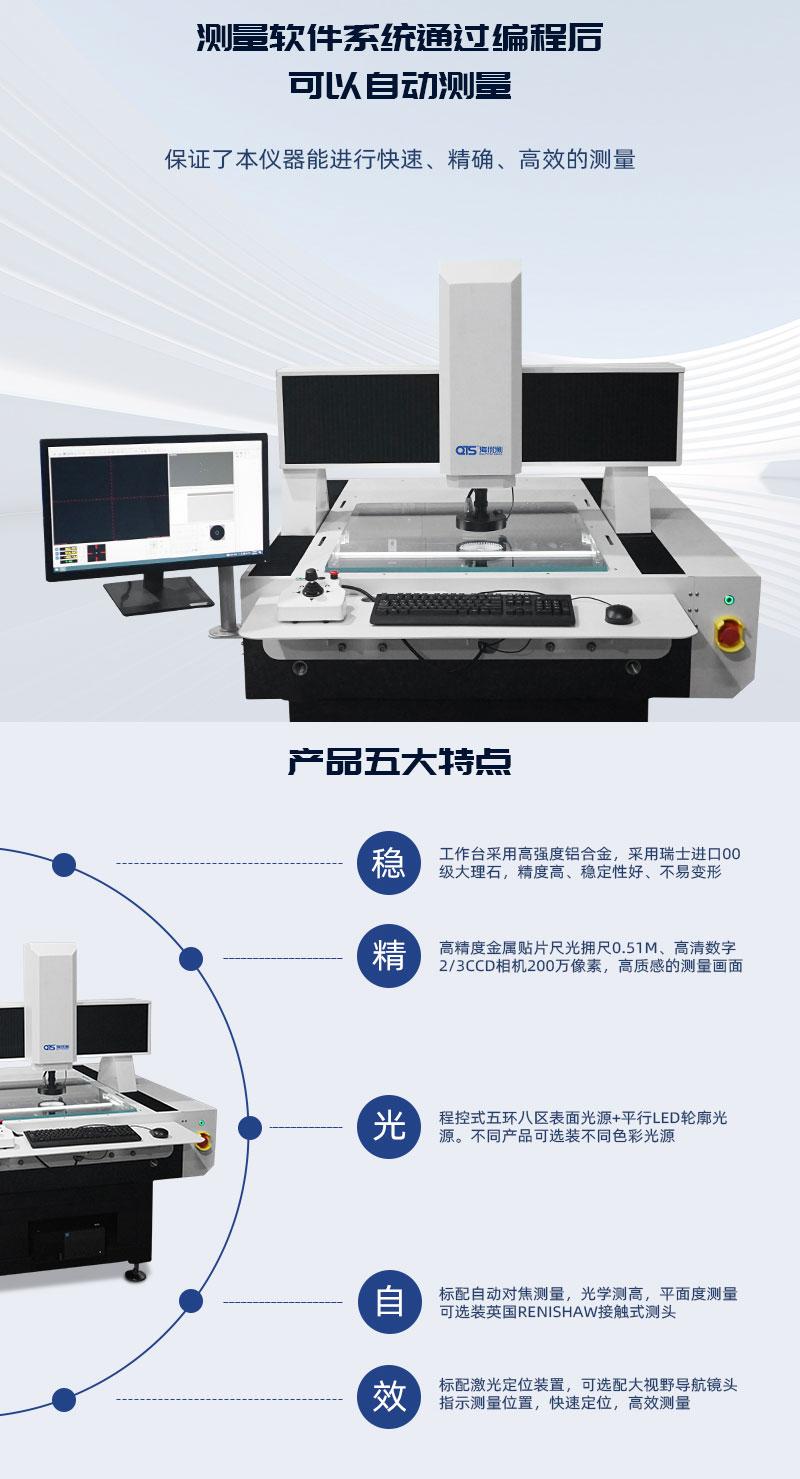

仪器特点：
Ø 高稳定性，高刚性
l 采用山东济南青“00”级花岗石底座、横梁，保证机械系统极高的稳定性。
l 采用移动桥式结构设计，空间宽阔，适合大尺寸产品测量。
Ø 高精度，高可靠性
l 采用高精密线性导轨和研磨级滚珠丝杆，保证仪器极高的机械精度和稳定性。
l 三轴英国Renishaw金属反射式光栅尺，分辨率为1μm，读数更加稳定可靠。
l 全封闭钣金设计，电器控制系统，电脑主机，整机三位一体，远途运输安全可靠，启动开关钥匙控制设计，同时增加防鼠患设计。
Ø 高清晰图像
l 程控式6环8区LED环形表面冷光源设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。LED轮廓光平行光路设计，提高透射光，保证测量精度。
l 工业级高分辨率彩色CCDL，白平衡自动调节，确保高品质测量画面，视频线接头加压处理，长期传输图像稳定、无雪花等异常。
Ø 全自动控制
l 三轴CNC闭环控制系统，日本松下高性能伺服电机，高精度、高速度、高稳定安全地控制平台移动。
Ø 可定制
l 可实现Z轴非接触式影像准确测高和平面度测量，可加装接触式侧头。

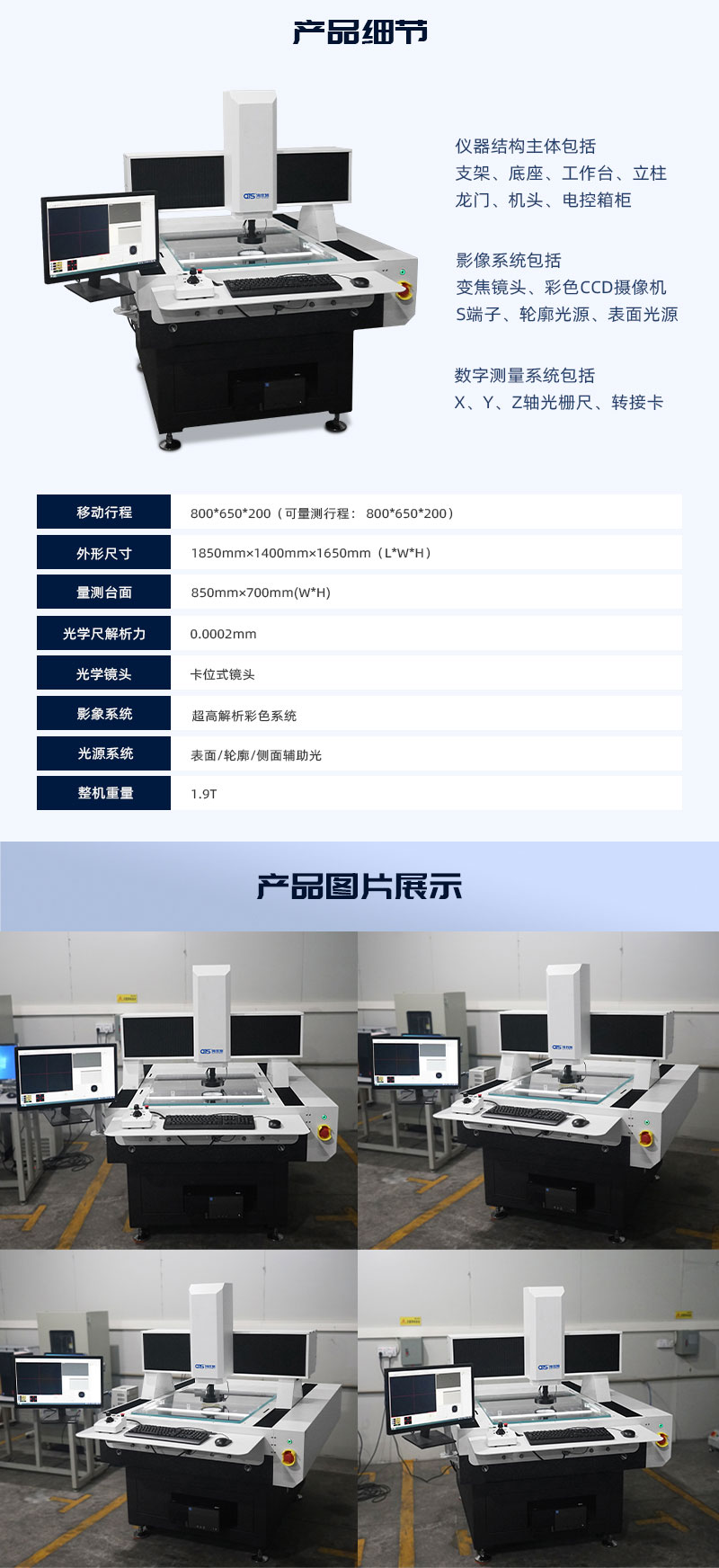

技术规格参数：
