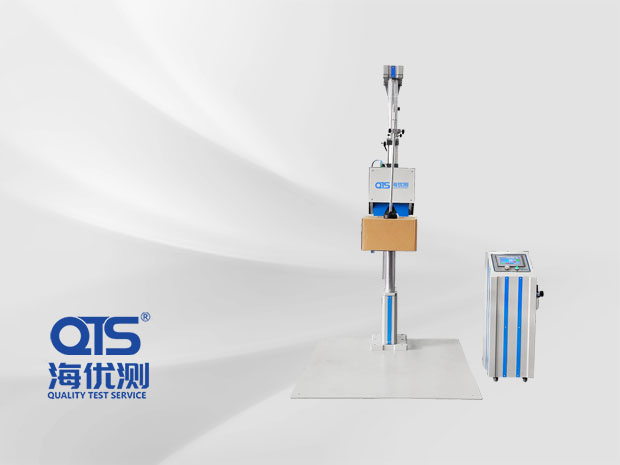

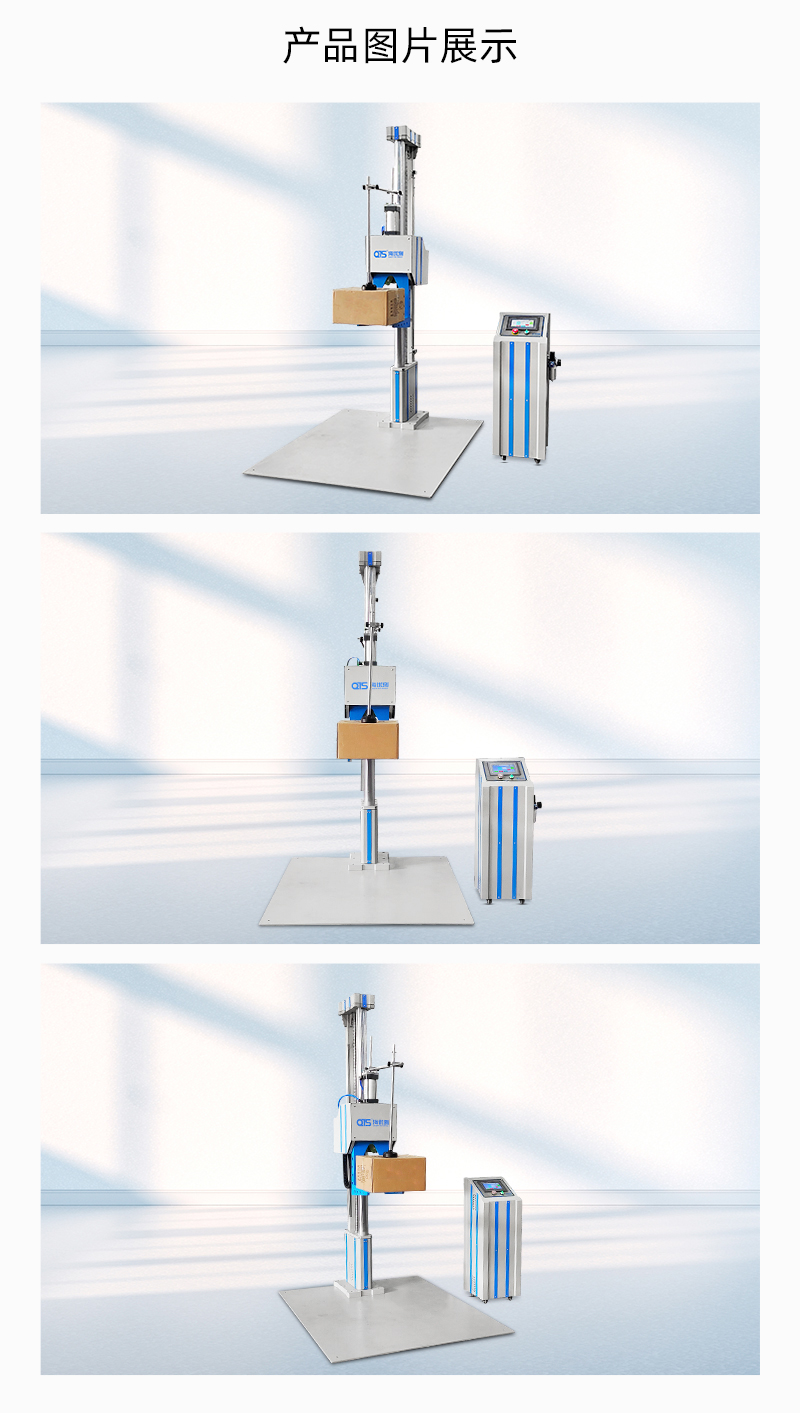

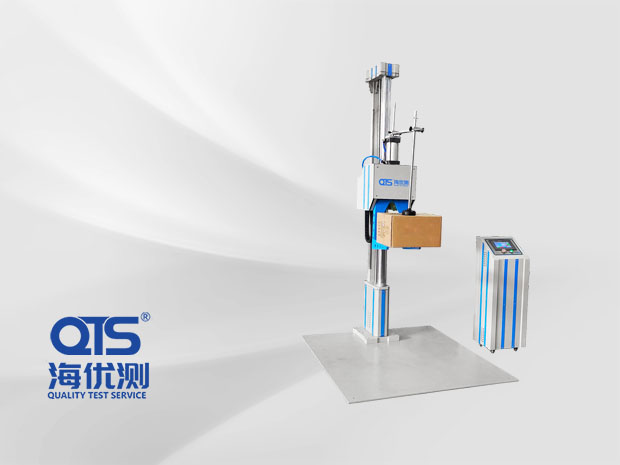

气动单翼跌落试验仪



一、 产品功能

气动单翼跌落试验仪适用于测试产品包装受到坠落时受损的情况，及评估运输搬运过程时耐冲击的强度。

二、主要技术参数

电    机：200W调速马达

控制方式：PLC控制

显示方式：触摸屏显示

跌落方式：气动式

托臂尺寸：273mm×440mm(L*W)

跌落高度：300-1800mm

高度误差：≤1%

测量重量：0-100kg

面试件最大尺寸：800mm×800mm×700mm（L*W*H）

棱试件最大尺寸：800mm×800mm×700mm（L*W*H）

角试件最大尺寸：550mm×550mm×500mm（L*W*H）

外型尺寸：约1200mm×1700mm×2400mm（L*W*H）；极限高度：3900mm

重    量：约600kg

气    源：≥0.6Mpa

电源：1∮ AC220V

功率：250W

主要测试项目：测试产品包装坠落时的受损情况及评估运输搬运过程时耐冲击的强度

三、操作原理

本测试仪可对包装件的面、角、棱作自由跌落试验，配备数显高度显示仪及采用编码器进行高度跟踪，从而能精确地给出产品跌落高度的数据。

四、试验标准

设计标准：GB/T 4857.5-1992、GB/T 1019-2008（测试点5.9）、ASTM D5276-2019、 ISTA 6（跌落试验）等

五、产品特点

（一）硬件特点

1.采用单臂双柱结构，具有气动复位、气控跌落及电动升降装置的功能

2.仪器内设有缓冲装置，减少因样品架撞击对仪器其他部分带来的损害，从而提高仪器使用寿命

3.相比于传统的链条上下传动，本试验仪采用丝杆传动，从而使仪器变的更平稳，测试结果更加准确，实际跌落高度与预设跌落高度误差不超过1%。

（二）软件特点

1.触摸屏+PLC控制，可设置测试高度和跌落次数等数据

2.行程限位保护、漏电保护设计，保证操作安全。
