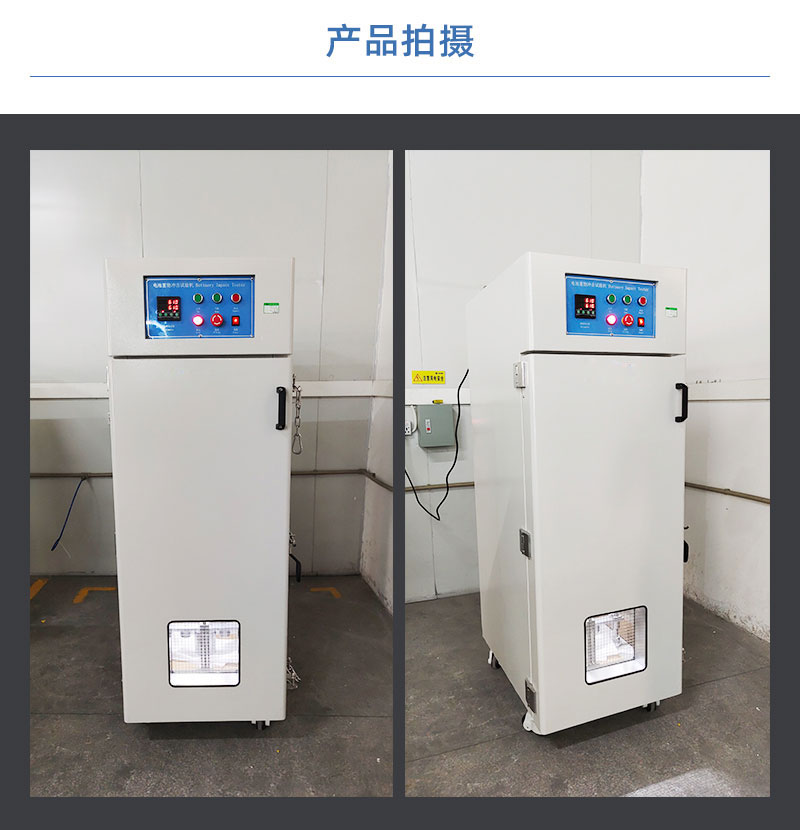

电池重物冲击试验机



产品简介

电池重物冲击试验样品电池要放在一平面上，一根直径为15.8±0.2mm（5/8英寸）的棒十字交叉放置在样品的中心置上。一个9.1kg或10kg的重物从一定高度（610mm 或1000mm）跌落到样品上。圆柱形或方形电池在接受冲击试验时，其纵轴要平行于平面，垂直于钢柱的纵轴。方形电池的最长轴垂直于钢柱，最大面垂直于冲击方向，每只电池只接受一次冲击试验。

依据标准UL1642、UL 2054《锂电池标准》

UN38.3《锂电池及电池组测试标准规章》

IEC62133GB/T 18287-2013《蜂窝电话用锂离子电池总规范重物冲击试验》

GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》

GB-31241-2014《 便携式电子产品用锂离子电池和电池组安全要求》

QB/T2502《锂离子蓄电池总规范》

主要技术参数

1、落球重量：9.1kg±0.46kg(20±1磅) 和10kg

2、冲击高度：610 mm 和1000mm（限位可自由调整）测试最大高度1000mm。

3、高度显示：通过高度表显示，精确到1mm

4、冲击方式：将落球提升到一定高度后释放，落球在垂直方向自由落下，不倾斜不摇晃；

5、横 杠：15.8±0.2mm(5/8英寸)的钢棒

6、内箱材质：SUS#304不锈钢板，厚度1mm,1/3处加贴铁氟熔胶布，耐高温，防腐蚀，绝缘易清洁

7、外箱材质：冷轧板烤漆处理，厚度1.5mm

8、排风口：位于箱体背面,直径120mm,外接直径110mm排风导筒，方便外接实验室大功率抽风机；

9、控制器与测试箱体远程线控距离：10m

10、可测电池最大尺寸：1000*600*500mm

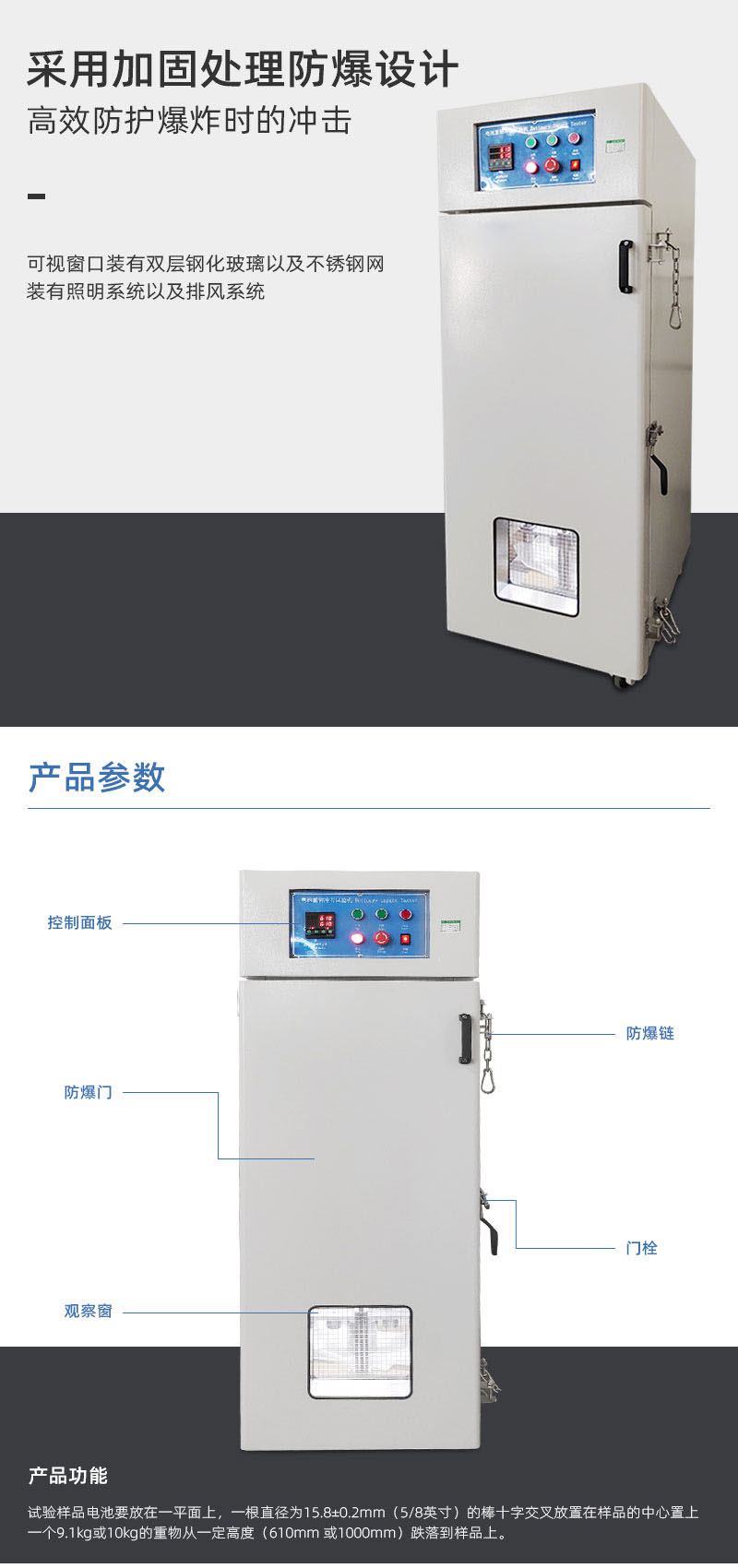

11、箱 门：单门双层门，开钢化玻璃观察窗，冷拉手门锁,箱门加硅胶发泡迫紧条；

12、上下冲击面：不锈钢板

13、可视窗口：300mm*300mm

14、使用电源：1∮，AC220V， 3A

15、电源功率： 700W

16、重 量（约）：约250kg

17、体 积（约）： 700X800X1650mm (长X宽X高,不含控制器 )
